松下伺服电机的控制模式及增益调整你知道多少?

作者: 深圳日弘忠信电器有限公司发表时间:2019-11-01 16:38:20浏览量:128

松下伺服电机的控制模式详解 1. 转矩控制: 转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如 10V 对应 5Nm 的话,当外部模拟量设定为 5V 时...
文本标签:松下伺服电机

松下伺服电机的控制模式详解



1. 转矩控制:



转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如 10V 对应 5Nm 的话,当外部模拟量设定为 5V 时电机轴输出为 2.5Nm:如果电机轴负载低于 2.5Nm 时电机正转,外部负载等于 2.5Nm 时电机不转,大于 2.5Nm 时电机反转(通常在有重力负载情况下产生)。可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。



2. 位置控制:



位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。



由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。



3. 速度模式:



通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环 PID 控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加整个系统的定位精度。

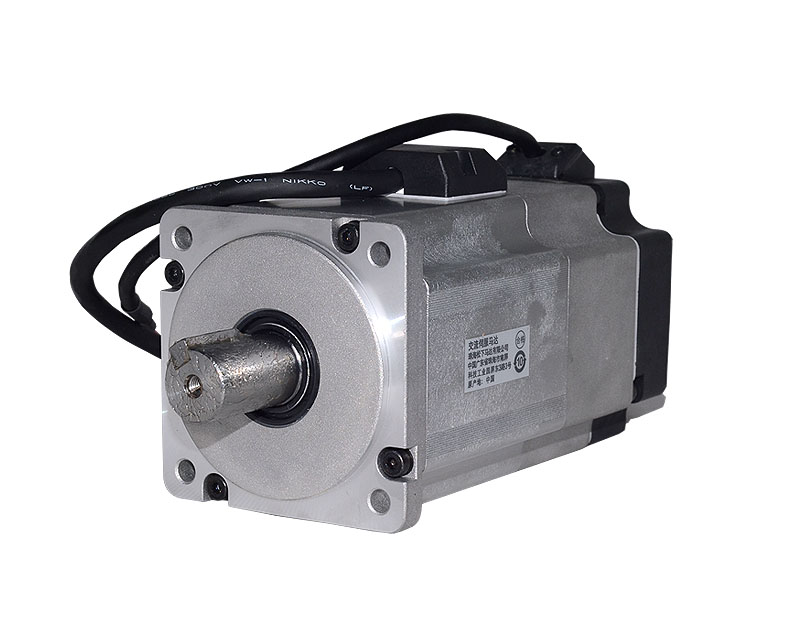

 松下伺服电机

4. 全闭环控制模式:全闭环控制是相对于半闭环控制而言的。



首先我们来了解下半闭环控制,半闭环是指数控系统或 PLC发出速脉冲指令。伺服接受指令,然后执行,在执行的过程中,伺服本身的编码器进行位置反馈给伺服,伺服自己进行偏差修正,伺服本身误差可避免,但是机械误差无法避免,因为控制系统不知道实际的位置。而全闭环是指伺服接受上位控制器发出速度可控的脉冲指令,伺服接受信号执行,执行的过程中,在机械装置上有位置反馈的装置,直接反馈给控制系统,控制系统通过比较,判断出与实际偏差,给伺服指令,进行偏差修正,这样控制系统通过频率可控的脉冲信号完成伺服的速度环控制, 然后又通过位置传感器(光栅尺、编码器)完成伺服的位置环控制,这种把松下伺服电机、运动控制器、位置传感器三者有机的结合在一起的控制模式称之为全闭环控制。



松下伺服电机PID三环对伺服控制的影响



松下伺服电机一般为三个环控制,所谓三环就是 3 个闭环负反馈PID调节系统。从内向外分别为电流环、速度环、位置环。



1. 电流环: 最内的 PID 环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行 PID 调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。


 松下伺服电机


2. 速度环:通过检测的电机编码器的信号来进行负反馈 PID 调节,它的环内 PID 输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。



3. 位置环:它是最外环,可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建,要根据实际情况来定。由于位置控制环内部输出就是速度环的设定,位置控制模式下系统进行了所有 3 个环的运算,此时的系统运算量最大,动态响应速度也最慢。



三环的增益调整



1. 首先电流环: 电流环的输入是速度环 PID 调节后的那个输出,我们称为电流环给定吧,然后呢就是电流环的这个给定和电流环的反馈值进行比较后的差值在电流环内做 PID 调节输出给电机,电流环的输出就是电机的每相的相电流,电流环的反馈不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件(磁场感应变为电流电压信号)反馈给电流环的。



2. 速度环: 速度环的输入就是位置环 PID 调节后的输出以及位置设定的前馈值,我们称为速度设定,这个速度设定速度环反馈值进行比较后的差值在速度环做PID 调节(主要是比例增益和积分处理)后输出就是上面讲到的电流环的给定。速度环的反馈来自于编码器的反馈后的值经过速度运算器得到的。



3. 位置环:位置环的输入就是外部的脉冲(通常情况下,直接写数据到驱动器地址的伺服例外),外部的脉冲经过平滑滤波处理和电子齿轮计算后作为位置环的设定,设定和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的 PID 调节(比例增益调节,无积分微分环节)后输出和位置给定的前馈信号的合值就构成了上面讲的速度环的给定。位置环的反馈也来自于编码编码器安装于松下伺服电机尾部,它和电流环没有任何联系,他采样来自于电机的转动而不是电机电流,和电流环的输入、输出、反馈没有任何联系。而电流环是在驱动器内部形成的,即使没有电机,只要在每相上安装模拟负载(例如电灯泡)电流环就能形成反馈工作。
